本文詳細介紹0805貼片電容封裝尺寸大小和容量的關系及相關知識

如上圖 代表什么呢?代表的是貼片電容0805的尺寸圖,L代表長度，W代表寬度，T代表厚度。

貼片電容0805尺寸大小

代表的是英制的尺寸，由長和寬組成，0.08inch*0.05inch，1inch=25.4mm0.08inch*25.4mm=2.0mm,0.05inch*25.4mm=1.2mm,所以0805英制尺寸對應的公制尺寸是2012，20是代表長度，12代表的是寬度。0805尺寸一般有兩個厚度，TDK代理商查詢深圳智成可以根據包裝數量來決定的，4KPCS的包裝數量產品厚度是0.8mm,(3K)/2K包裝數量的產品厚度是1.25mm;

貼片電容0805和容量大小有什么關聯

TDK和村田品牌0805目前最大可以做到100UF,電壓6.3V，應用于手機，電腦，打印機等高端產品。

貼片電容0805的優點有哪些

? 單片式結構保證優異的機械強度和高可靠性。
? 由于ESR，ESL低，頻率特性良好，更有利于設計與理論值的相近的回
路。
? 低ESR帶來的低自發熱，可以耐更高的紋波電流。
? 無極性。

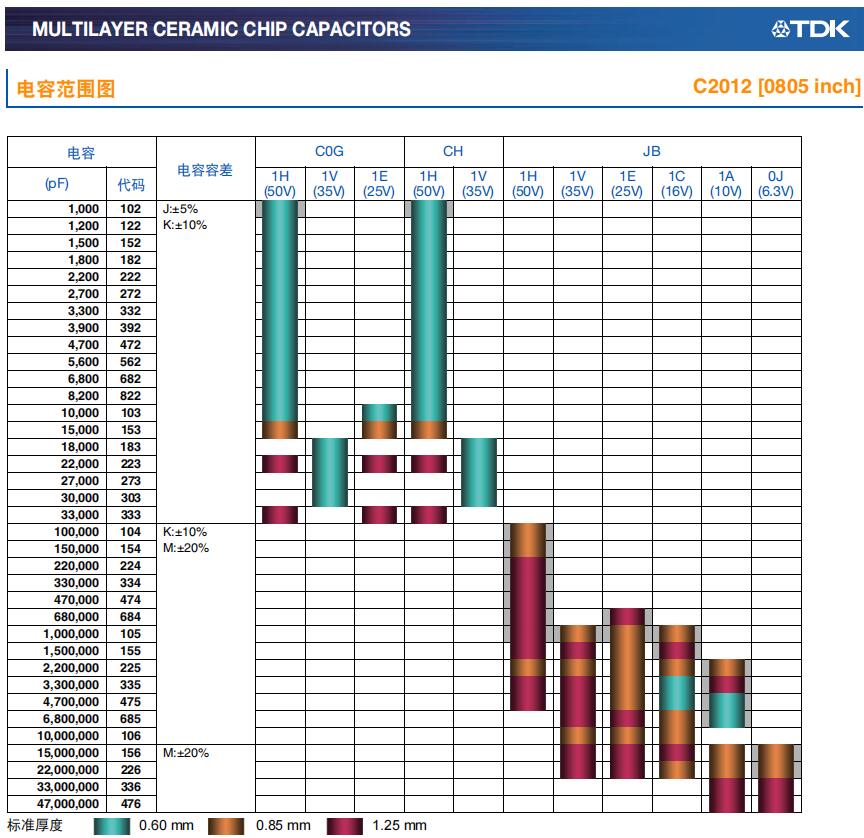

貼片電容0805可做的型號有哪些詳見下圖

以上文章主要介紹了 貼片電容0805尺寸大小，貼片電容0805和容量大小有什么關聯，貼片電容0805的優點有哪些，貼片電容0805可做的型號 。深圳智成電子專業供應貼片電容，可免費提供樣品，有需要可聯系客服索取。
